При проектировании трубопроводных систем, закупке материалов или монтаже пластиковых и металлических труб специалисты и обычные покупатели неизбежно сталкиваются с аббревиатурами ID и OD. Понимание этих параметров критически важно для правильного выбора труб, фитингов и запорной арматуры, а также для расчета пропускной способности системы. В этой статье мы подробно разберем, что означают эти термины, как правильно измерить диаметр трубы и почему путаница в этих понятиях может привести к серьезным ошибкам при монтаже.

Аббревиатура OD расшифровывается как outer diameter — внешний или наружный диаметр. Этот параметр всегда измеряется в миллиметрах и является основной характеристикой для большинства современных трубных систем. Наружный диаметр определяет внешние габариты изделия, что необходимо учитывать при проектировании траншей, отверстий в стенах и перекрытиях, а также при расчете логистики и условий транспортировки.

По наружному диаметру классифицируется и маркируется подавляющее большинство пластиковых труб, представленных на современном рынке. К ним относятся полиэтиленовые трубы низкого давления (ПНД), трубы из поливинилхлорида (ПВХ), а также гофрированные трубы марок КОРСИС, ПРАГМА и многих других. Когда вы видите маркировку трубы "110 мм" или "160 мм", в 99% случаев речь идет именно о наружном диаметре (OD).

Знание наружного диаметра необходимо для подбора соединительных деталей (фитингов), муфт, фланцев и крепежных элементов (хомутов). Если вы ошибетесь с определением OD, вы просто не сможете соединить трубы между собой или закрепить их на опорных конструкциях.

Аббревиатура ID означает inside diameter — внутренний диаметр. Как и внешний диаметр, он измеряется в миллиметрах. Внутренний диаметр — это ключевой параметр, который определяет реальную пропускную способность трубы, то есть объем жидкости или газа, который может пройти через сечение трубы за единицу времени при заданном давлении.

По внутреннему диаметру традиционно классифицируются стальные и чугунные водогазопроводные трубы (условный проход DN), а также некоторые специализированные виды пластиковых труб, например, двухслойные гофрированные трубы для безнапорной канализации (КОРСИС, ПРАГМА в определенных линейках).

Внутренний диаметр напрямую зависит от наружного диаметра (OD) и толщины стенки трубы (которая часто обозначается латинской буквой e или s). Чем толще стенка трубы при неизменном наружном диаметре, тем меньше будет ее внутренний диаметр и, соответственно, ниже пропускная способность.

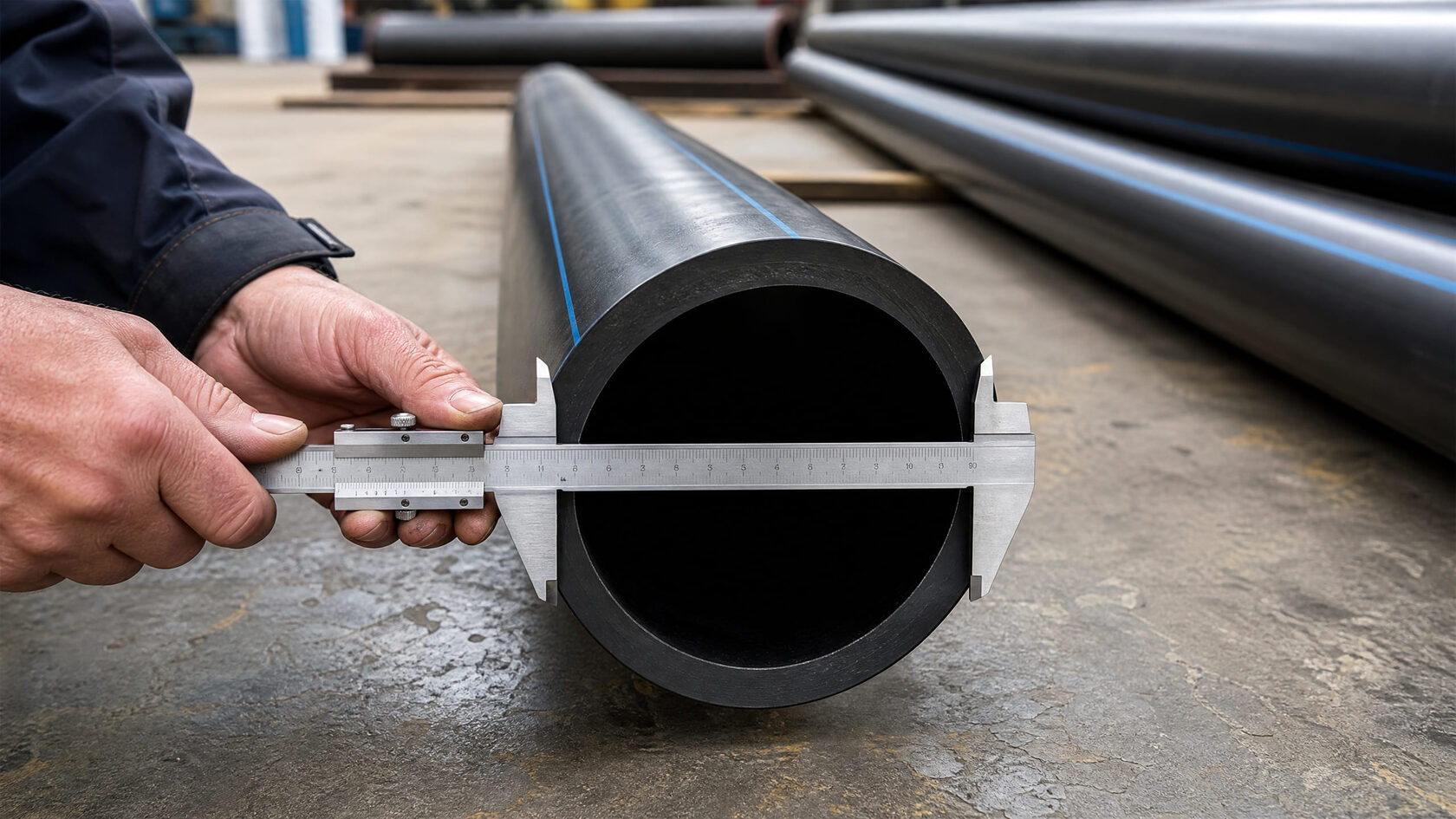

Наружный диаметр трубы измеряется штангенциркулем или специальной рулеткой для труб (пи-рулеткой). Штангенциркуль прикладывается к торцу трубы, и его губки разводятся до плотного контакта с внешней поверхностью. Это наиболее точный метод, дающий погрешность не более 0,1 мм.

Если штангенциркуля нет, можно воспользоваться обычной рулеткой: измерьте длину окружности трубы (обхват) и разделите полученное значение на число π (3,14159). Например, если обхват трубы составляет 345 мм, то ее наружный диаметр равен 345 / 3,14159 ≈ 110 мм.

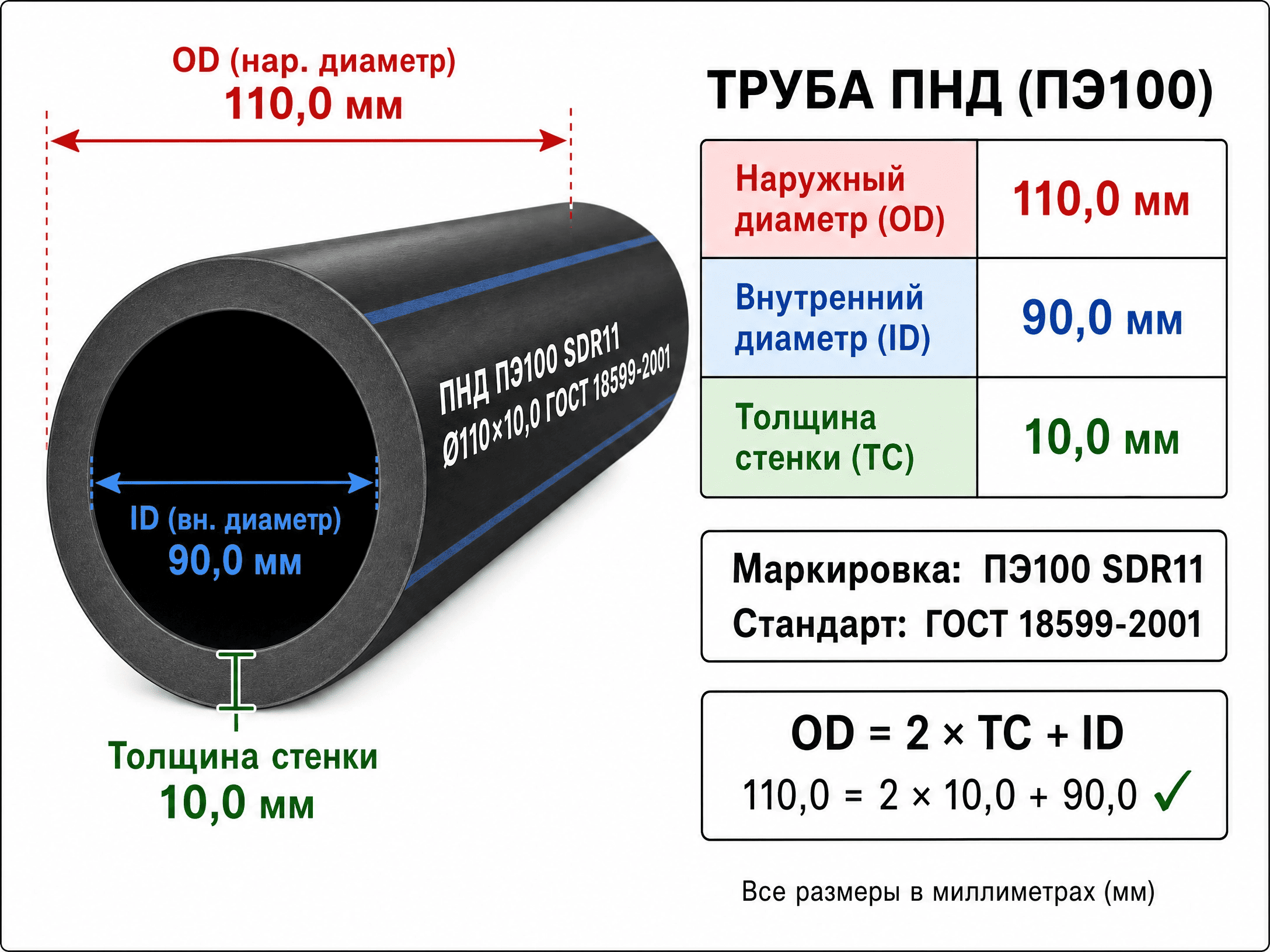

Если труба маркируется по наружному диаметру, определить ее внутренний диаметр (ID) не составляет труда, зная толщину стенки. Толщина стенки всегда указывается в маркировке трубы наряду с наружным диаметром и показателем SDR (Standard Dimension Ratio — стандартное размерное отношение).

Формула для расчета внутреннего диаметра предельно проста: необходимо из наружного диаметра вычесть толщину стенки, умноженную на два (так как стенка присутствует с двух сторон сечения).

Формула расчета:

Где:

•ID — внутренний диаметр (в миллиметрах);

•OD — наружный диаметр (в миллиметрах);

•e — толщина стенки трубы (в миллиметрах).

Пример расчета: Допустим, перед нами труба ПНД с маркировкой 110×6,6 мм. Это означает, что наружный диаметр (OD) равен 110 мм, а толщина стенки (e) составляет 6,6 мм.

Подставляем значения в формулу: 110 − (6,6 × 2) = 110 − 13,2 = 96,8 мм.

Таким образом, реальный внутренний диаметр трубы ПНД 110 мм с толщиной стенки 6,6 мм составляет 96,8 мм. Именно это значение следует использовать при гидравлических расчетах пропускной способности трубопровода.

Для наглядности приведем таблицу с расчетами внутреннего диаметра для наиболее популярных размеров труб ПНД (SDR 17 — для водоснабжения).

Как видно из таблицы, разница между наружным и внутренним диаметром может быть весьма существенной, особенно на трубах большого сечения. Поэтому при проектировании инженерных сетей всегда обращайте внимание на оба параметра.

В профессиональной среде можно встретить и другие обозначения диаметров, которые могут запутать новичка. Разберем основные из них.

DN (Диаметр номинальный или условный проход) — это безразмерная величина, которая применяется для стандартизации труб и арматуры. DN примерно равен внутреннему диаметру, но не всегда совпадает с ним до миллиметра. Например, стальная труба DN 50 имеет наружный диаметр 57 или 60 мм (в зависимости от ГОСТа), а внутренний — около 50 мм.

OD (Outer Diameter) — фактический наружный диаметр в миллиметрах. Основной параметр для пластиковых труб.

ID (Inside Diameter) — фактический внутренний диаметр в миллиметрах. Ключевой параметр для гидравлических расчетов.

Самая распространенная ошибка при покупке труб — это попытка соединить трубы из разных материалов, ориентируясь только на заявленный диаметр. Если вы меняете старую стальную трубу "дюйм с четвертью" (DN 32) на полипропиленовую, нельзя просто купить полипропиленовую трубу с маркировкой 32 мм. Полипропиленовая труба 32 мм — это ее наружный диаметр (OD), а внутренний диаметр из-за толстых стенок будет составлять около 21–23 мм. Это приведет к заужению прохода и падению давления в системе. Для замены стальной трубы DN 32 потребуется полипропиленовая труба с наружным диаметром 40 мм.

Вторая распространенная ошибка — игнорирование SDR при выборе труб ПНД. Одна и та же труба диаметром 110 мм может иметь SDR 11, SDR 17 или SDR 26, что означает разную толщину стенки и, соответственно, разный внутренний диаметр и рабочее давление. Для питьевого водоснабжения выбирайте трубы с маркировкой SDR 11 или SDR 17.

Понимание разницы между наружным диаметром (OD) и внутренним диаметром (ID) — залог успешного монтажа и эффективной работы любой трубопроводной системы. Запомните главное правило: большинство современных пластиковых труб маркируются по наружному диаметру. Если для вашего проекта критически важна пропускная способность, всегда рассчитывайте внутренний диаметр по формуле, вычитая двойную толщину стенки. Это поможет избежать ошибок при закупке материалов и гарантирует надежную работу инженерных коммуникаций на долгие годы.
