Подземные газопроводы сегодня почти повсеместно делают из полиэтилена, а надземную часть — из стали. Значит, где-то на границе грунта и воздуха эти два материала должны встретиться. Место этой встречи и называется цокольным вводом. Разбираемся, как устроен узел, какие бывают исполнения и на что смотреть при выборе.
Что такое цокольный ввод газа и зачем он нужен

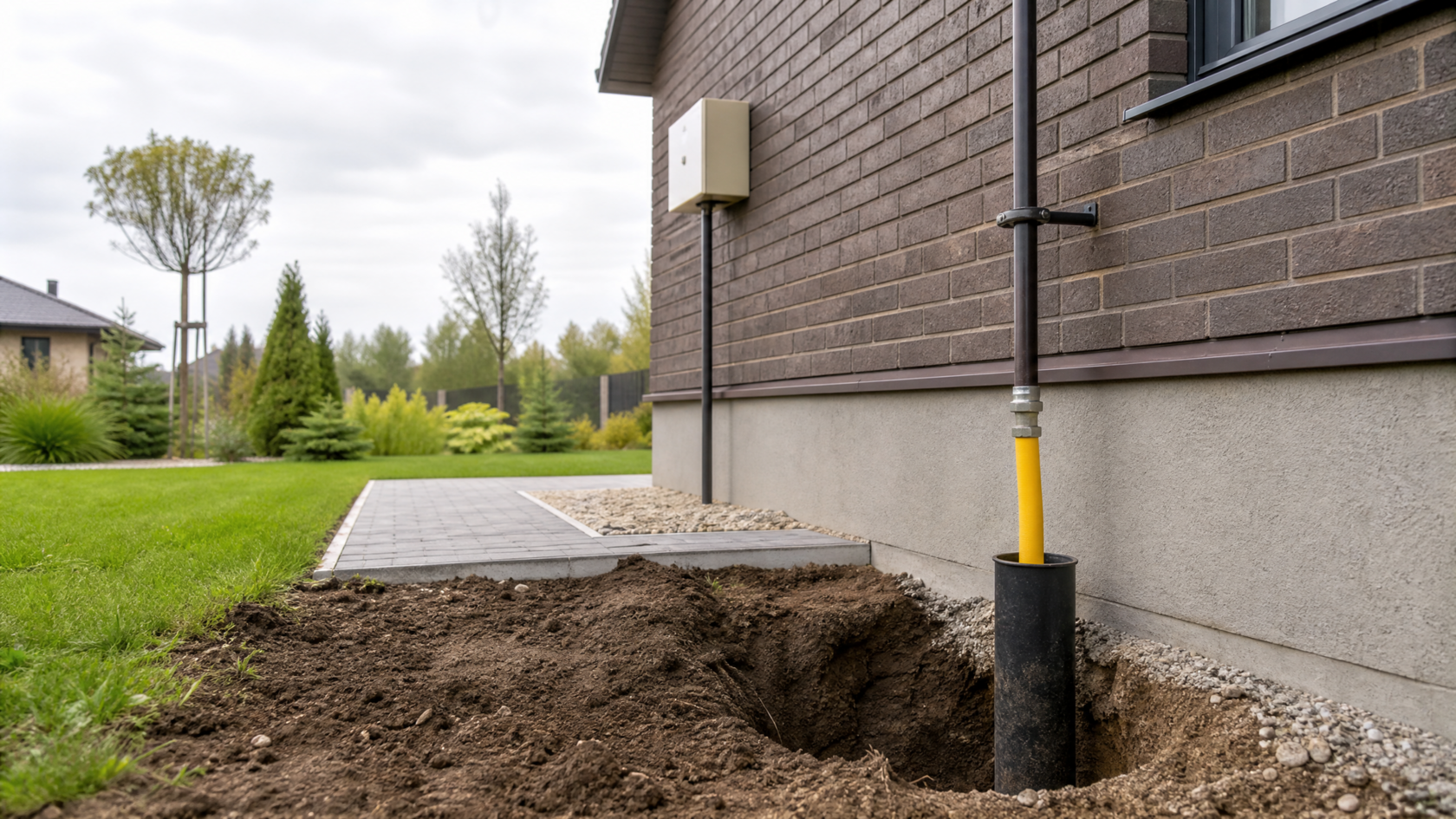

Цокольный ввод газа — это готовый узел, через который подземный газопровод выходит из земли и переходит в надземный участок у стены здания. Он решает сразу три задачи: соединяет полиэтиленовую и стальную части трубопровода, защищает точку выхода от механических повреждений и промерзания, а также обеспечивает доступ к отключающему устройству.
Ставят его на выходе газопровода из грунта возле жилого дома, у газорегуляторного пункта или шкафного узла учета. Фактически это последний подземный элемент трассы и первый надземный.
Требования к конструкции и монтажу таких узлов содержатся в своде правил СП 42-103-2003 по проектированию и строительству газопроводов из полиэтиленовых труб, а также в СП 62.13330 по газораспределительным системам. Перед проектированием стоит свериться с действующими редакциями: оба документа периодически пересматриваются.
Почему полиэтилен нельзя соединить со сталью напрямую
Ответ простой: полиэтилен и сталь невозможно соединить сваркой. Сварка полиэтиленовых труб — это оплавление торцов и стыковка под давлением, для стали такой метод не работает. Резьбовые и фланцевые соединения на подземном газопроводе тоже не подходят: они разъемные, а значит, потенциально негерметичные.
Выход один — заводской переход полиэтилен-сталь. Это деталь, у которой один конец полиэтиленовый, второй стальной, а стык между ними выполнен на производстве по специальной технологии и испытан на прочность и герметичность. Такое соединение называют неразъемным: разобрать его невозможно, и именно в этом его смысл.
Собирать подобный переход в полевых условиях нельзя. Любая попытка «приварить полиэтилен к стали» на объекте — грубое нарушение, которое рано или поздно закончится утечкой. О том, почему под землей полиэтилен вытеснил сталь, мы подробно писали в материале «Полиэтиленовые трубы для газопровода — особенности и преимущества».
Из чего состоит цокольный ввод
Полиэтиленовая часть и переход ПЭ-сталь
Нижняя часть узла — полиэтиленовая труба, которая соединяется с подземной трассой стыковой сваркой или, чаще, электросварной муфтой. Марка полиэтилена и толщина стенки подбираются под давление в сети: для газопроводов применяют полиэтиленовые трубы из ПЭ 80 и ПЭ 100 с желтой маркировочной полосой.
Ключевой элемент всего узла — неразъемное соединение ПЭ-сталь. Оно расположено внутри конструкции и определяет ее надежность. Именно на этот элемент нужно смотреть в первую очередь при приемке: он должен иметь маркировку изготовителя и сопроводительную документацию.
Стальной участок, футляр и изоляция
Верхняя часть узла — стальная труба с антикоррозионным покрытием. Она выходит из грунта и приваривается к надземному газопроводу, ведущему к дому или к шкафу учета.
Точка выхода из земли — самое уязвимое место трассы: здесь на трубу действуют подвижки грунта, влага и механические нагрузки. Поэтому ее закрывают футляром. Футляр для цокольного ввода — это стальная гильза с изоляцией: она принимает на себя нагрузку и защищает трубу от промерзания.
В состав узла также может входить электроизолирующее устройство. Оно разрывает электрическую цепь между подземной и надземной частями, чтобы блуждающие токи не разрушали металл. В отдельных исполнениях предусматривают сильфонный компенсатор, компенсирующий температурные и грунтовые подвижки.
Виды цокольных вводов
Г-образный, П-образный и I-образный: чем отличаются
Цокольные вводы газопровода классифицируют по геометрии узла и по тому, где расположено неразъемное соединение.
Г-образный цокольный ввод — самый распространенный вариант. Переход ПЭ-сталь находится на горизонтальном участке, под землей. Полиэтиленовая труба подходит к дому горизонтально, затем узел разворачивает поток вверх. Такое расположение соединения удобно при монтаже и хорошо работает в большинстве грунтов.
П-образный применяют при обходе препятствия или на участках со сложной геометрией трассы.
I-образный (прямой) — узел с вертикальным прямым участком полиэтиленовой трубы. Неразъемное соединение здесь расположено вертикально, что снижает нагрузку на него при подвижках грунта. Такой вариант часто выбирают для пучинистых и просадочных грунтов.
Исполнения с футляром и без
Вводы поставляются в двух вариантах. С футляром — узел уже укомплектован защитной гильзой и утеплением, монтаж быстрее, защита выше. Без футляра — конструкция проще и дешевле, но требует отдельного решения по защите точки выхода.
Как выбрать цокольный ввод под свой объект
Выбор определяется четырьмя параметрами.
Давление в сети. От него зависит марка полиэтилена, толщина стенки и требования к арматуре. Параметр берется из технических условий, а не из соображений «с запасом».
Тип грунта. Пучинистые грунты выталкивают конструкцию при промерзании — там предпочтительны исполнения с вертикальным соединением.
Диаметры труб. Диаметр полиэтиленовой части должен соответствовать подземной трассе, стальной — надземному газопроводу. Они не обязаны совпадать.
Высота надземной части. Определяется положением шкафа учета или точки входа в здание.
Все эти параметры фиксируются в проекте, который разрабатывает специализированная организация. Подобрать узел «по каталогу» и поставить его самостоятельно нельзя.
Типичные ошибки при установке
Повреждение изоляции стального участка. Царапина, полученная при разгрузке или засыпке, через несколько лет превращается в очаг коррозии. Изоляцию проверяют перед засыпкой и восстанавливают при необходимости.
Засыпка грунтом с камнями. Полиэтиленовый газопровод не терпит точечных нагрузок. Обратная засыпка выполняется песком или мягким грунтом без включений.
Отсутствие компенсации подвижек. Если узел жестко зафиксирован, а грунт пучинистый, нагрузка приходится на неразъемное соединение. Решение выбирают на этапе проекта, а не на стройке.
Экономия на футляре. Без защиты точка выхода из грунта остается уязвимой к ударам и промерзанию.
Монтаж без исполнительной документации. Узел, не отраженный в документах, невозможно принять в эксплуатацию, и переделка обойдется дороже самих работ.
Цокольный ввод — небольшой по размеру узел, от которого зависит герметичность всего перехода из-под земли на поверхность. Экономить здесь не на чем: разница в стоимости между исполнениями несопоставима с ценой переделки, а сроки согласований при переделке растягиваются на месяцы.
