Монтаж полиэтиленовых трубопроводов требует строгого соблюдения технологических норм. Качественная сварка ПНД труб встык невозможна без точного расчёта параметров: температуры нагревателя, давления прижима и временных интервалов каждого этапа. Основным инструментом специалиста в этом процессе выступает сварочная таблица для монтажа труб ПНД. В данной статье мы детально разберём, как правильно читать и применять таблицы пайки, какие стандарты лежат в их основе и на что обратить особое внимание при стыковой сварке полиэтиленовых трубопроводов.
Зачем нужна таблица сварки ПНД труб?
Стыковая сварка — это процесс неразъёмного соединения торцов полиэтиленовых труб под воздействием температуры и давления. Для получения надёжного и герметичного шва, который по прочности не уступает самой трубе, необходимо строго выдерживать технологические параметры. Именно здесь на помощь приходит таблица сварки полиэтиленовых труб.
Таблица сварщика содержит расчётные данные, зависящие от трёх ключевых характеристик трубы: наружного диаметра, толщины стенки (показатель SDR — Standard Dimension Ratio) и марки полиэтилена (ПЭ 80 или ПЭ 100). Без этих данных пайка ПНД труб встык превращается в лотерею, что недопустимо при прокладке ответственных магистралей — водопроводов, газопроводов, канализационных коллекторов.
Важно понимать, что таблица пайки ПНД труб от производителя сварочного аппарата всегда привязана к конкретной модели оборудования. Это объясняется тем, что разные аппараты при одном и том же показании манометра создают разное усилие прижима — из-за различной площади поршней гидравлических цилиндров. Поэтому использовать таблицу одного производителя на аппарате другого — грубая ошибка.
Таблица сварщика содержит расчётные данные, зависящие от трёх ключевых характеристик трубы: наружного диаметра, толщины стенки (показатель SDR — Standard Dimension Ratio) и марки полиэтилена (ПЭ 80 или ПЭ 100). Без этих данных пайка ПНД труб встык превращается в лотерею, что недопустимо при прокладке ответственных магистралей — водопроводов, газопроводов, канализационных коллекторов.
Важно понимать, что таблица пайки ПНД труб от производителя сварочного аппарата всегда привязана к конкретной модели оборудования. Это объясняется тем, что разные аппараты при одном и том же показании манометра создают разное усилие прижима — из-за различной площади поршней гидравлических цилиндров. Поэтому использовать таблицу одного производителя на аппарате другого — грубая ошибка.
Стандарт DVS 2207-1: основа всех сварочных таблиц
Все ведущие производители стыкового сварочного оборудования опираются на немецкий стандарт DVS 2207-1 («Сварка термопластов нагретым инструментом»). Этот документ регламентирует параметры сварки полиэтиленовых труб встык и является универсальным руководством для специалистов по всему миру. В России его аналогом служит ГОСТ Р 55276, разработанный на базе международного стандарта ISO 21307.
Согласно DVS 2207-1, процесс стыковой сварки нагретым инструментом состоит из нескольких строго регламентированных фаз, каждая из которых отражена в таблице сварки ПНД:
Согласно DVS 2207-1, процесс стыковой сварки нагретым инструментом состоит из нескольких строго регламентированных фаз, каждая из которых отражена в таблице сварки ПНД:
Таблица сварки ПЭ труб встык по стандарту DVS 2207-1
Ниже представлена базовая таблица сварки полиэтиленовых труб, основанная на стандарте DVS 2207-1. Параметры приведены в зависимости от толщины стенки трубы — ключевого расчётного показателя. Данные являются ориентировочными и могут незначительно корректироваться в зависимости от конкретного сварочного аппарата и условий окружающей среды.
Давление оплавления и давление при сварке (0.15 МПа) — это давление непосредственно в зоне стыка. Реальное давление на манометре аппарата рассчитывается по формуле с учётом площади сечения гидроцилиндров и площади торца трубы.
Таблица сварки ПНД труб встык SDR 17 (ПЭ 100 PN 10)
Трубы с показателем SDR 17 (PN 10, рабочее давление 10 бар) являются одними из наиболее распространённых в системах водоснабжения и технических трубопроводах. Ниже приведена таблица сварки ПНД труб встык SDR 17 для марки ПЭ 100 с указанием основных параметров по диаметрам.
Компенсационное давление рассчитывается индивидуально для каждого аппарата. К табличному значению давления оплавления и давления охлаждения необходимо прибавлять давление перемещения (сопротивления) — то давление, при котором подвижная каретка аппарата с закреплённой трубой начинает двигаться.
Таблица пайки ПНД труб для разных серий SDR
Параметры сварки существенно меняются в зависимости от серии трубы. Чем меньше значение SDR, тем толще стенка трубы и тем больше времени требуется на прогрев и охлаждение. Ниже приведена сводная таблица пайки ПНД труб для диаметра 160 мм при различных значениях SDR (ПЭ 100).
Как видно из таблицы, переход от SDR 41 к SDR 11 для одного и того же диаметра 160 мм увеличивает время прогрева почти в 3.7 раза — с 40 до 146 секунд. Игнорирование этого факта является одной из наиболее распространённых причин брака при стыковой сварке ПНД труб.
Ширина грата при сварке ПЭ труб: таблица и нормы

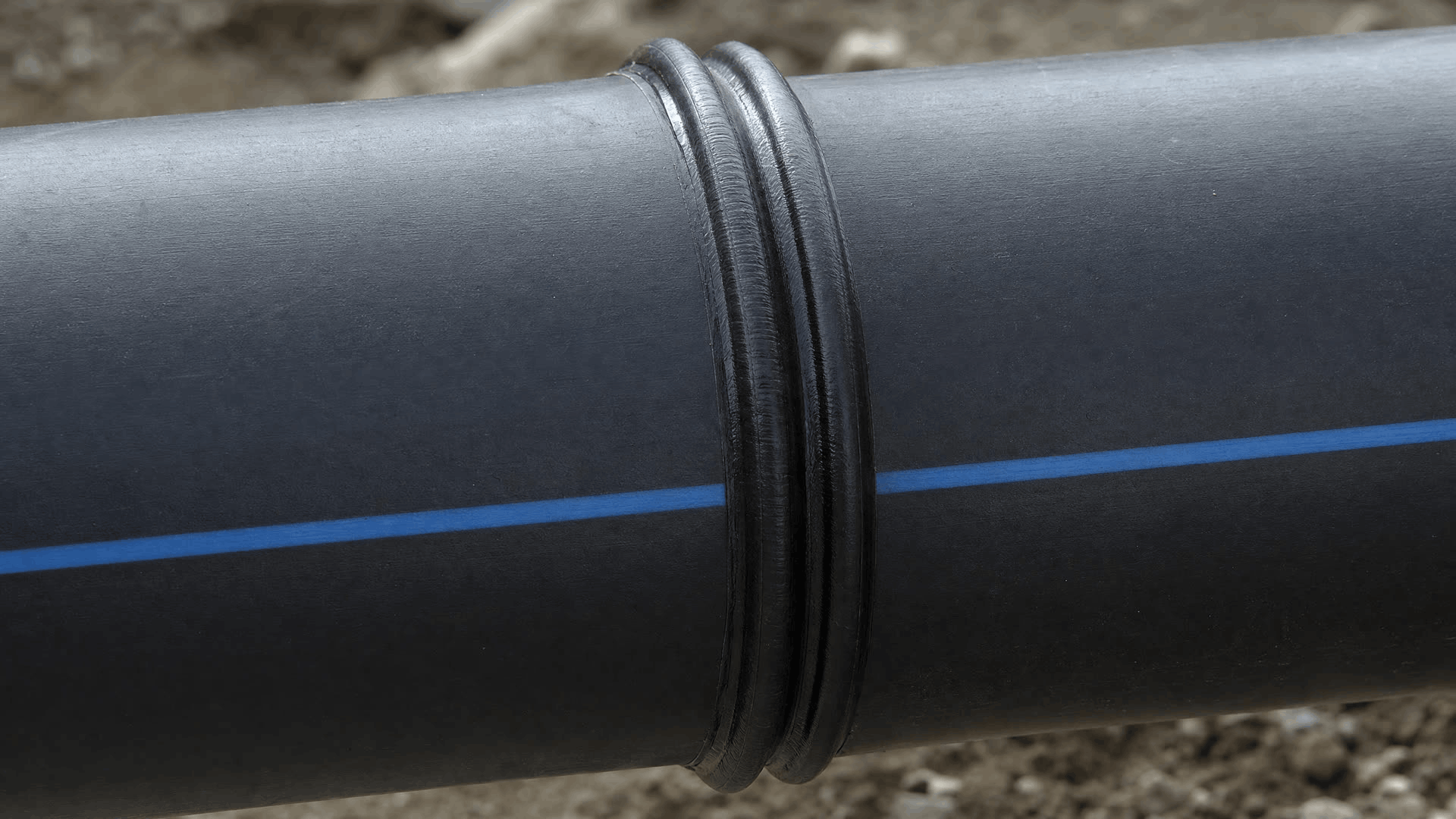

Ширина грата при сварке ПЭ труб (таблица DVS 2207-1) — один из ключевых показателей качества соединения. Грат (валик) — это выдавленный при оплавлении материал, который образует характерный двойной бортик по всей окружности стыка. По его форме и размеру можно судить о правильности выполнения сварки.
Правильный грат должен быть:
•симметричным — одинаковой высоты с обеих сторон стыка;
•равномерным — без разрывов и провалов по всей окружности;
•соответствующим табличному значению по высоте (от 0.5 до 4.0 мм в зависимости от толщины стенки).
Минимальные значения высоты грата по DVS 2207-1 приведены в базовой таблице выше. Превышение нормативного значения свидетельствует о слишком высоком давлении оплавления, а недостаточный грат — о недостаточном прогреве или слишком коротком времени оплавления.
Правильный грат должен быть:
•симметричным — одинаковой высоты с обеих сторон стыка;
•равномерным — без разрывов и провалов по всей окружности;
•соответствующим табличному значению по высоте (от 0.5 до 4.0 мм в зависимости от толщины стенки).
Минимальные значения высоты грата по DVS 2207-1 приведены в базовой таблице выше. Превышение нормативного значения свидетельствует о слишком высоком давлении оплавления, а недостаточный грат — о недостаточном прогреве или слишком коротком времени оплавления.
Технология стыковой сварки: пошаговый алгоритм
Таблица сварки ПНД труб стыковым соединением — это лишь часть успеха. Важно соблюдать полный технологический регламент подготовки и выполнения сварки.
Шаг 1. Подготовка рабочей зоны. Площадка должна быть ровной, защищённой от ветра, осадков и пыли. При температуре ниже +5°C и выше +30°C необходимо применять специальные меры: защитные укрытия, подогрев или затенение зоны сварки.
Шаг 2. Очистка и обезжиривание. Торцы труб и поверхности нагревателя очищаются от загрязнений чистой безворсовой тканью, пропитанной спиртом. Прикасаться к обработанным торцам руками категорически запрещено.
Шаг 3. Торцевание. С помощью торцевателя (фрезы) с торцов труб снимается стружка до образования непрерывной ленты шириной, равной толщине стенки. Это обеспечивает идеальное прилегание поверхностей. Допустимое смещение кромок после торцевания — не более 10% от толщины стенки.
Шаг 4. Определение давления перемещения. Перед началом сварки измеряется давление, при котором подвижная каретка с трубой начинает двигаться. Это значение прибавляется ко всем табличным значениям давления.
Шаг 5. Оплавление и прогрев. Нагреватель с температурой 200–220°C (для ПЭ 100) устанавливается между торцами. Трубы прижимаются до образования грата нужной высоты, затем давление снижается до минимума на время прогрева согласно таблице пайки труб ПНД.
Шаг 6. Технологическая пауза и осадка. Нагреватель извлекается максимально быстро, торцы сводятся и плавно поджимаются до рабочего давления сварки. Время паузы не должно превышать табличного значения.
Шаг 7. Охлаждение. Стык охлаждается под давлением в течение времени, указанного в таблице сварки ПНД. Принудительное охлаждение водой или сжатым воздухом категорически запрещено — это приводит к внутренним напряжениям и снижению прочности шва.
Шаг 1. Подготовка рабочей зоны. Площадка должна быть ровной, защищённой от ветра, осадков и пыли. При температуре ниже +5°C и выше +30°C необходимо применять специальные меры: защитные укрытия, подогрев или затенение зоны сварки.
Шаг 2. Очистка и обезжиривание. Торцы труб и поверхности нагревателя очищаются от загрязнений чистой безворсовой тканью, пропитанной спиртом. Прикасаться к обработанным торцам руками категорически запрещено.
Шаг 3. Торцевание. С помощью торцевателя (фрезы) с торцов труб снимается стружка до образования непрерывной ленты шириной, равной толщине стенки. Это обеспечивает идеальное прилегание поверхностей. Допустимое смещение кромок после торцевания — не более 10% от толщины стенки.
Шаг 4. Определение давления перемещения. Перед началом сварки измеряется давление, при котором подвижная каретка с трубой начинает двигаться. Это значение прибавляется ко всем табличным значениям давления.
Шаг 5. Оплавление и прогрев. Нагреватель с температурой 200–220°C (для ПЭ 100) устанавливается между торцами. Трубы прижимаются до образования грата нужной высоты, затем давление снижается до минимума на время прогрева согласно таблице пайки труб ПНД.
Шаг 6. Технологическая пауза и осадка. Нагреватель извлекается максимально быстро, торцы сводятся и плавно поджимаются до рабочего давления сварки. Время паузы не должно превышать табличного значения.
Шаг 7. Охлаждение. Стык охлаждается под давлением в течение времени, указанного в таблице сварки ПНД. Принудительное охлаждение водой или сжатым воздухом категорически запрещено — это приводит к внутренним напряжениям и снижению прочности шва.
Контроль качества сварного шва
После завершения сварки необходимо провести визуальный контроль соединения. Правильный шов должен иметь симметричный, равномерный грат по всей окружности. Не допускаются:
•трещины, поры и раковины в зоне шва;
•смещение кромок более 10% от толщины стенки;
•асимметричный или неравномерный грат;
•следы прилипания материала к нагревателю.
При необходимости проводятся механические испытания: тест на растяжение по ISO 13953, испытание гидростатическим давлением по ISO 1167, а также ультразвуковая диагностика для выявления внутренних дефектов.
•трещины, поры и раковины в зоне шва;
•смещение кромок более 10% от толщины стенки;
•асимметричный или неравномерный грат;
•следы прилипания материала к нагревателю.
При необходимости проводятся механические испытания: тест на растяжение по ISO 13953, испытание гидростатическим давлением по ISO 1167, а также ультразвуковая диагностика для выявления внутренних дефектов.
Типичные ошибки при использовании таблицы сварки ПНД
Даже при наличии правильной таблицы пайки ПНД труб стыковые соединения могут оказаться бракованными. Наиболее распространённые ошибки:
Таблица сварки ПНД — это не просто справочник цифр, а инструмент обеспечения качества и безопасности трубопровода. Правильное применение таблицы пайки ПНД труб стыковые соединения в сочетании с соблюдением технологии позволяет получать швы, которые служат десятилетиями без протечек и аварий. Всегда используйте таблицу, разработанную для вашего конкретного сварочного аппарата, учитывайте марку и серию трубы, а также условия окружающей среды — и результат не заставит себя ждать.
