Кабель, уложенный в грунт без защиты, живёт ровно до первой лопаты. Труба для прокладки кабеля в земле стоит недорого относительно самой линии, но определяет, придётся ли вам через пять лет вскрывать участок. Разбираемся, какие бывают трубы, как подобрать диаметр и где нельзя экономить на прочности.
Зачем прокладывать кабель в трубе, а не напрямую в грунт
Формально бронированный кабель можно уложить в траншею и без трубы. На практике так почти не делают, и вот почему.
Механическая защита. Лопата, ковш, костыль для палатки, штырь забора — любой из этих предметов пробивает изоляцию. Труба принимает удар на себя.
Возможность замены без раскопок. Это главный аргумент. Кабель в трубе можно вытянуть и протянуть новый, не трогая газон, дорожки и отмостку. Кабель в грунте меняется только вместе с траншеей.
Грызуны. Повреждение оболочки мышами и кротами — куда более частая причина отказов, чем принято думать, особенно на участках рядом с полем или лесом.
Блуждающие токи и агрессивность грунта. Полиэтилен — диэлектрик, он не проводит ток и не корродирует, что даёт дополнительную защиту кабеля в грунте.
Пересечения. На проездах, под дорожками и в местах пересечения с другими коммуникациями прокладка в трубе прямо предписана правилами устройства электроустановок.
Виды труб для прокладки кабеля в земле
Гладкая жёсткая труба ПНД
Обычная техническая кабельная труба ПНД поставляется отрезками или бухтами. Это самая простая труба для кабеля в земле и недорогое решение для участков без серьёзной нагрузки сверху: под газоном, вдоль забора, до хозпостройки.
Плюсы: низкая цена, гладкие стенки, лёгкая протяжка. Минус — умеренная стойкость к внешнему давлению, поэтому под проезжей частью такую трубу не применяют.

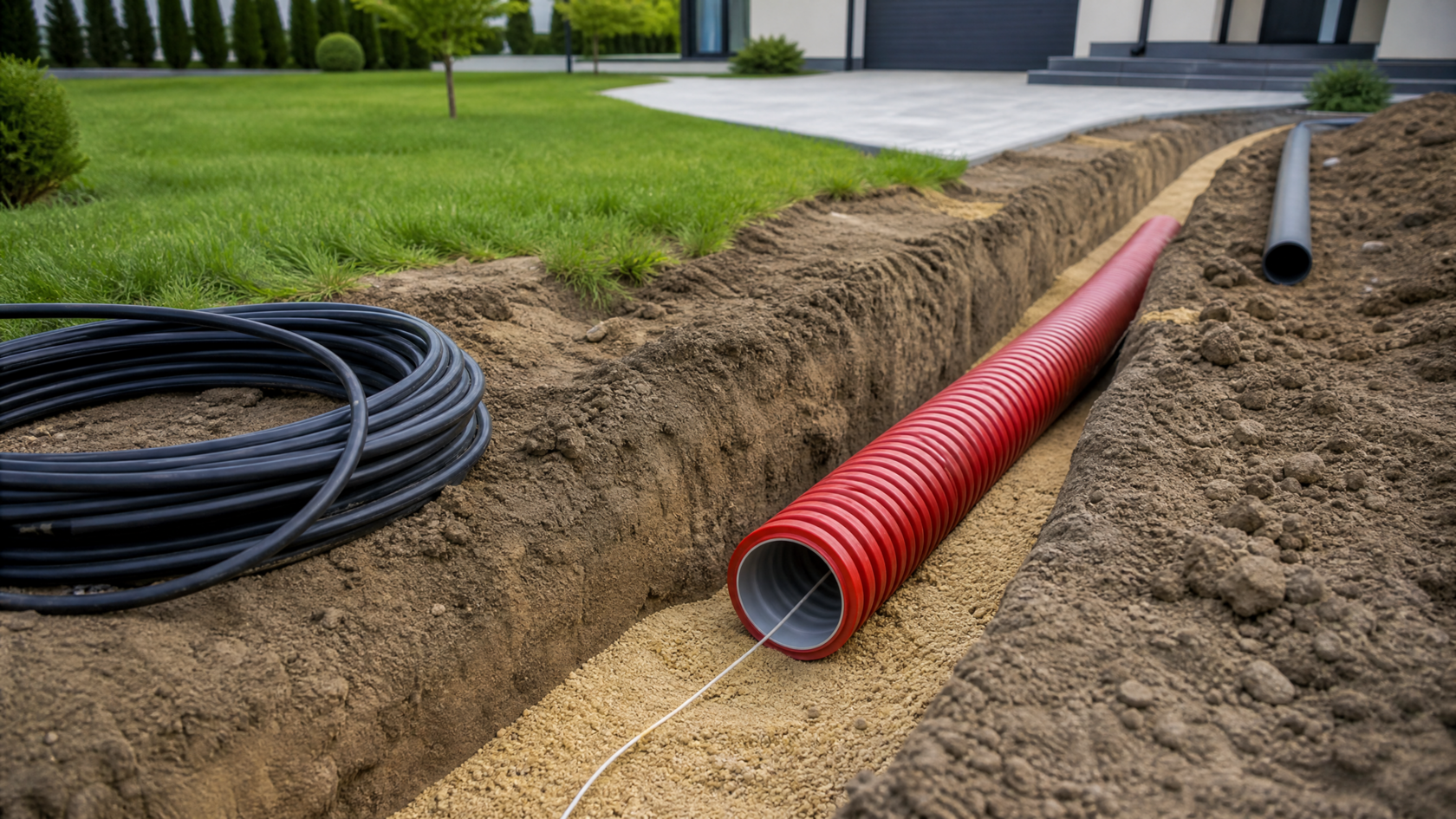

Двустенная гофрированная труба
Наружный слой гофрированный, внутренний — гладкий. Такая конструкция даёт высокую кольцевую жёсткость при небольшом весе: гофра работает как рёбра жёсткости. Двустенная труба для кабеля обычно поставляется с уже вложенным зондом-протяжкой, что заметно ускоряет монтаж.
Это основной вариант для ответственных участков: под подъездами, парковками, площадками с техникой. Гибкая гофра для кабеля в землю в бухтах удобна на длинных трассах без стыков.
Гладкая двухслойная труба
Гладкая снаружи и внутри, с двухслойной стенкой. Занимает промежуточное положение: прочнее одностенной, но менее гибкая, чем гофрированная. Применяется там, где нужна повышенная прочность и при этом важна ровная наружная поверхность — например, при протаскивании методом прокола.
Как подобрать диаметр под сечение и количество кабелей
Диаметр подбирают не «на глаз», а от наружного размера кабеля. Слишком узкая труба означает, что кабель не протянется или повредится при протяжке; слишком широкая — лишние деньги и увеличенная траншея.
Ориентировочная зависимость выглядит так.
Значения приблизительные: точный подбор выполняется по проекту с учётом длины трассы, количества поворотов и способа протяжки. Чем длиннее участок и чем больше на нём изгибов, тем больше должен быть запас по диаметру.
Правило коэффициента заполнения
Базовое требование правил устройства электроустановок: внутренний диаметр трубы должен быть примерно в полтора раза больше наружного диаметра кабеля. При протяжке нескольких кабелей в одну трубу суммарная площадь их сечений не должна занимать всё свободное пространство — остаётся запас на трение и тепловыделение.
Практическое следствие: если сомневаетесь между двумя типоразмерами, берите больший. Разница в цене трубы несопоставима со стоимостью повторной прокладки, а протяжка на длинном участке с поворотами всегда идёт тяжелее расчётной.
Отдельно про радиус изгиба: труба не должна образовывать крутых поворотов. На резком повороте кабель упирается в стенку, и протянуть его вручную становится невозможно.
Кольцевая жёсткость: какая труба нужна под проезжей частью
Кольцевая жёсткость трубы показывает, какое внешнее давление она выдерживает без критической деформации. Обозначается как SN с числом: SN4, SN6, SN8, SN16. Чем больше число, тем выше сопротивление нагрузке.
Логика выбора простая:
• SN4 — участки без транспортной нагрузки: газон, клумбы, пешеходные зоны.
• SN6–SN8 — подъезды к дому, места проезда легкового транспорта, стоянки.
• SN16 — проезжая часть, площадки для грузовой техники, участки с малой глубиной заложения.
Отдельно стоит помнить: чем меньше глубина укладки, тем выше требования к жёсткости. Труба, закопанная на 40 сантиметрах под проездом, испытывает несопоставимо большую нагрузку, чем та же труба на семидесяти сантиметрах.
Цветовая маркировка кабельных труб
В отрасли сложилась цветовая система, помогающая опознать назначение трубы при вскрытии грунта:
• красная — силовые линии;
• синяя — линии связи и слаботочные сети;
• чёрная — техническая гладкая труба общего назначения.
Единого обязательного стандарта на цвет нет, у разных производителей встречаются отклонения, поэтому назначение уточняйте по маркировке на самой трубе, а не только по цвету.
Независимо от цвета над трассой укладывают сигнальную ленту с предупреждающей надписью — именно она чаще всего останавливает ковш.
Глубина заложения и требования к засыпке
Стандартная глубина прокладки кабельных линий в грунте — порядка 0,7 метра до верха кабеля; точное значение зависит от напряжения линии, условий участка и определяется проектом со ссылкой на действующую редакцию ПУЭ. Под проезжей частью глубину увеличивают.
Требования к траншее:
• дно выравнивают и подсыпают песком слоем около 10 сантиметров;
• трубу укладывают без натяжения, с небольшим запасом по длине на температурные подвижки;
• первый слой засыпки — песок или мягкий просеянный грунт без камней и строительного мусора;
• сигнальная лента укладывается примерно в 25 сантиметрах над трубой;
• концы труб на время работ закрывают заглушками, иначе внутрь попадут грунт и вода.
Стыки труб герметизируют соединительными муфтами. Негерметичный стык — это заиливание трубы, а зимой ещё и лёд внутри неё.
Когда нужна труба, не поддерживающая горение
Для подземной прокладки этот параметр не критичен: грунт не поддерживает горение. Но трасса редко заканчивается на границе участка — она заходит в здание, в подвал, в электрощитовую.
На участках внутри зданий и в кабельных сооружениях применяют трубы, не поддерживающие горение. Они изготавливаются из композиции с антипиреном и при удалении источника огня затухают. Обычная техническая труба ПНД для этих зон не подходит.
Практический вывод: подземную часть трассы делают из технической или двустенной трубы, а вводной участок внутри здания — из негорючего исполнения.
Ошибки при выборе и монтаже
Диаметр впритык. Самая частая и самая дорогая ошибка. Кабель не проходит, монтаж останавливается, трубу вскрывают.
Труба не той жёсткости под проездом. Деформированная труба не даёт вытянуть кабель при замене — то есть теряется главный смысл прокладки в трубе.
Отсутствие зонда. Протянуть кабель через 50 метров трубы без протяжки почти невозможно. Если зонда в комплекте нет, его закладывают сразу при укладке.
Крутые повороты. Радиус изгиба должен быть плавным, иначе не поможет и правильный диаметр.
Засыпка строительным мусором. Обломки кирпича и щебень продавливают стенку точечной нагрузкой.
Открытые концы. Труба, оставленная на неделю без заглушек, к моменту протяжки оказывается заполненной грунтом.
Правильно подобранная труба стоит дешевле одного выезда бригады на поиск повреждения. Определитесь с нагрузкой над трассой, возьмите диаметр с запасом и не экономьте на герметизации стыков — эти три решения закрывают большую часть проблем, с которыми сталкиваются при эксплуатации подземных кабельных линий. Если же вы только выбираете материал коммуникаций на участке, начните с обзора «Полимерные трубы: виды, описание и применение».
